NIC Teaming in Windows Server 2012

By Andrei Ungureanu - Last updated: Monday, August 6, 2012 - Save & Share - 2 Comments

Dupa cum probabil ati auzit in Windows Server 2012 functionalitatea de NIC Teaming este builtin direct in OS si nu mai necesita soft aditional de la producatorul placilor de retea. Mai mult de atat pot fi puse in teaming placi de retea diferite. Acum, sa fiu sincer nu stiu cat de ok ar fi sa faci asa ceva insa scenariul va fi suportat. Probabil este inca o incercare de a tine pasul cu Vmware.

Mai jos aveti un scurt ghid in imagini cu explicatii acolo unde e nevoie.

First of all trebuie sa activati functionalitatea din Server Manager si se va deschide interfata de management NIC Teaming. Sau puteti rula LBFOADMIN.EXE.

Nota: Exista full support pentru Powershell insa va las pe voi sa descoperiti aceasta parte.


Din Wizard se selecteaza adaptoarele ce urmeaza a fi grupate in Team:


Iar din Tasks putem sa cream un nou team din aceste NIC-uri.


In aditional properties se pot vedea cateva optiuni, unele dintre ele fiind cunoscute de catre cei ce au mai folosit pana acum NIC Teaming cu soft-ul ce venea cu placile de retea.

Detalii despre aceste optiuni gasiti in urmatoarele link-uri:

http://technet.microsoft.com/en-us/library/hh831648.aspx

http://technet.microsoft.com/en-us/library/hh997031.aspx

Si in documentul de aici: http://www.microsoft.com/en-us/download/details.aspx?id=30160


In functie de cum setati team-ul puteti obtine o configuratie pentru failover, load balancing sau amandoua. Cititi totusi cu atentie documentul din link-ul de mai sus pentru a intelege cum functioneaza agregarea NIC-urilor si distribuirea traficului pe mai multe NIC-uri.

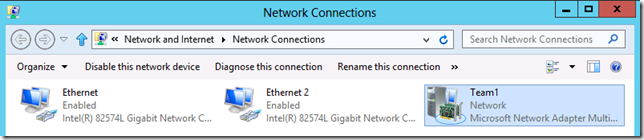

Odata activat, team-ul apare ca un adaptor separat alaturi ce celelalte doua care nu mai au protocolul TCP/IP activat.


Si inca ceva interesant, din lista de task-uri a interfetei de NIC Teaming puteti crea adaptoare virtuale pentru VLAN-uri (functioneaza si cu doar o placa de retea):



Acestea vor aparea si se vor comporta exact ca un alt NIC instalat pe server.


Concluzia: E clar ca este un improvement foarte mare in Windows Server si care ne va ajuta foarte mult insa nu este o tehnologie bullet proof si trebuie sa stiti foarte bine scenariile in care sa o folositi. Documentul de aici este de baza pentru oricine intentioneaza sa foloseasca NIC Teaming in Windows Server 2012.

Posted in Windows Server • Tags: , Top Of Page

2 Responses to “NIC Teaming in Windows Server 2012”

Comment from Serghei Popescu
Time August 8, 2012 at 11:39 pm

Este necesar un switch care sa stie link aggregation, sau totul e facut la nivelul OS-ului?

Comment from Andrei Ungureanu
Time August 9, 2012 at 10:54 am

merge si cu si fara. la teaming mode poti selecta daca switchul stie link aggregation sau nu.
